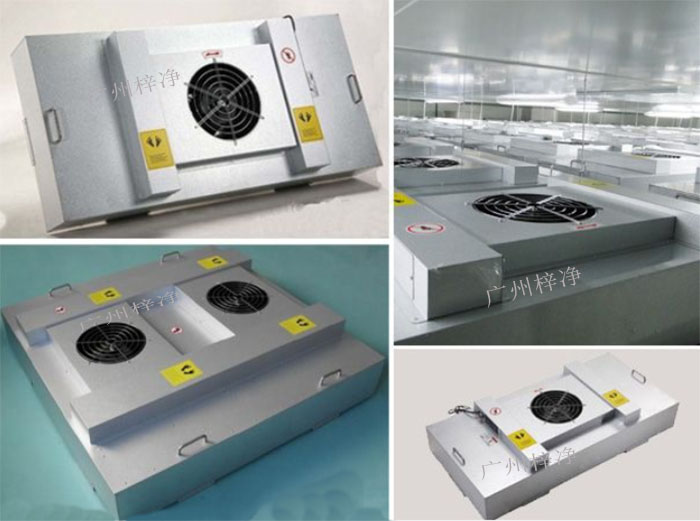

洁净室FFU层流罩智能化集中控制系统有什么特点?

洁净室FFU层流罩智能化集中控制系统有什么特点?
目前，洁净室FFU层流罩的应用领域内，其集中控制系统的应用率还是比较低的，而且在国际市场上流行的FFU智能化控制系统中，一般只针对配备无刷直流电机的FFU。特别是在全球能源越趋紧张的今天，控制系统的节能效益越来越被人所重视。每个洁净室根据产品的生产工艺，决定相应的风速，同时又不得不考虑能耗问题。

而一般的控制系统所能调节的风速范围有限，不能根据具体的要求提供精确的风速，特别是在8小时之外的休息时间，仍然保持较高的风速，这无疑带来了能源上的巨大浪费。推荐阅读：百级层流罩吊顶式层流罩

针对这种现状，我公司最近推出了能够数字化调节风速的FFU智能化控制系统操作简单，界面友好，特别是可根据洁净室的具体风速要求（例如0.37m/s,0.28m/s），数字化设定。HH-F系列FFU集中控制系统是一套集散型控制系统，能够方便的实现现场分散控制和集中统一管理功能。可灵活控制洁净室每台FFU风机的起停和风速，该控制系统利用中继器技术，解决了485驱动能力有限的问题，可控制无限台风机。本控制系统包括以下四部分内容：
1、现场智能控制器

2、有线集中控制方式

3、遥控控制方式

4、系统综合功能

现场智能控制模块
现场智能控制模块以单片机为核心处理器来实现控制功能。一台智能模块控制一台FFU。现场智能控制模块分为调压模块和变频模块，两种智能控制模块能够实现以下控制功能：

1）智能模块具有很强的开放性，通过可选的手操器（可插拔式）可实现现场控制：通过预留的RS485接口可实现远程集中控制和故障诊断与设定：通过可选的遥控组件（可插拔式）可实现遥控控制。

2）通过可插拔的手操器能够实现FFU的启停和准确的无级调速，能够显示FFU出口风速值。

3）该智能模块使FFU具有节能功能。

4）具有过载和短路保护功能：过载时，提示报警单元报警；短路时，提示报警单元报警并自动切断FFU电源。

有线集中控制方式
有线控制方式为可选控制方式，它通过现场智能模块预留的RS485接口来实现。为了满足不同用户的需求我们采用控制盘和触摸屏两种控制方式，控制盘操作简便，但显示不太直观，实现功能有限；触摸屏成本操作方便，显示画面丰富，功能强大。

触摸屏控制方式主要由以下三部分组成：

中央控制单元；人机界面单元；报警控制单元。

1）中央控制单元，采用PLC控制器。

能够实现以下控制功能：
1、与现场智能控制模块采用RS485总线制联结方式，对采集到的现场数据进行分析、处理；实现对现场设备的控制功能。从而实现对现场所有FFU的集中监测和控制。

2、与报警控制单元进行通讯。

3、与人机界面单元进行通讯。

2）人机界面单元，采用触摸屏实现远距离对FFU的监控和调节

能够实现以下控制功能：
1、能够方便的实现FFU的单台、多台及分区控制。也就是说，能够同时控制任意台数的FFU。

2、能够实现任意台数FFU的启停和调速功能，调速功能能够实现数字化，即直接输入预期的风速值（如：0.25、0.31等），以达到调速的目的。

3、 能够对任意一台FFU的风速值进行监测。

4、当有故障FFU报警时，能实时的显示故障FFU。

3）报警控制单元，采用声光报警装置，通过与中央处理单元的通讯，当有任何一台或多台FFU发生故障时，该控制单元实时发出声光报警，并与人机界面单元进行配合，迅速确定故障FFU，确保监控人员及时处理故障。

控制盘控制方式：
根据实际系统的需要，中继器有相应数量的485通讯插座，每个插座对应一组FFU控制器。通过控制盘可对每个控制器进行控制。控制功能如下：

1）对整个洁净室某一组风机起停进行控制，可对某一组风机的风速进行统一设置。

2）对整个洁净室的某一台风机起停进行控制，可对某一台风机的风速进行设置。

3）可对某一组风机数量进行设置。（系统规定每组风机数量最多位16台）。

4）对整个洁净室的某一台风机运行状态进行查询，如风机的起停状态，风机的运行风速。

5）短路保护功能：当发生短路时，能够自动切断FFU的电源以保护设备。

遥控控制方式
遥控控制方式为可选控制方式。它通过现场智能模块预留接口，通过可插拔的通讯模块来实现遥控控制方式。具体功能由手操器实现，采用一对多的控制方式进行控制。手操器能实现以下控制功能：

1）能够方便的实现每台FFU的启停和调速功能。调速功能能够实现数字化，即直接输入预期的风速值，以达到调速的目的。

2）能够对每一台FFU的风速值进行监测。

系统综合功能
该FFU层流罩集中控制系统还能够实现如下功能：
1）交流调压方式控制系统能够保证正常使用条件下长时间无故障连续运行，正常使用条件下能保证8万小时以上。

2）整套控制系统布局合理、接线简单。

3）在满足洁净要求的前提下，可根据实际情况设定风速转速，最大限度降低风机功耗，达到节能目的。

4）对风机转速进行时序控制，在非工作时间内，自动降低风机转速维持室内洁净要求，达到节能目的。
